LM型梅花形弹性联轴器

发布时间：2018-11-14 19:59:44 浏览次数：1964次

ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动 (MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。

ML型--基本型；

MLL-II型--分体式制动轮型；

MLL-I型--整体式制动轮型；

MLZ型--单法兰盘；

MLS型--双法兰盘；

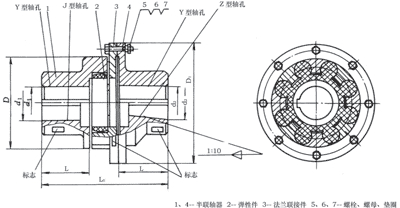

ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002) mm

型号	公称扭矩 Tn N.m		许用转速 r/min		轴孔直径 d₁ d₂ d_z	轴孔长度			L₀	D	弹性件型号	转动惯量 kg.m²	质量 kg
	弹性硬件(H_A)
	a	b	铁	钢		Y型	J₁ Z型	L_推荐
	≥85	≥94				L
ML1 (LM1)	25	45	11500	15300	12 14	32	27	35	86	50	MT1-a-b	0.014	0.66
					16 18 19	42	30
					20 22 24	52	38
(LM2)	50	100	9500	12000	16 18 19	42	30	38	95	60	LM2-a-b	0.044	0.92
					20 22 24	52	38
					25 28	62	44
ML2 (LM3)	100	200	8200	109	20 22 24	52	38	40	103	70	MT2-a-b	0.075	1.55
					25 28	62	44
					30 32	82	60
ML3 (LM4)	140	280	6700	9000	22 24	52	38	45	114	85	MT3-a-b	0.178	2.5
					25 28	62	44
					30 32 35 38	82	60
ML4 (LM5)	250	400	5500	7300	25 28	62	44	50	127	105	MT4-a-b	0.412	4.3
					30 32 35 38	82	60
					40 42	112	84
ML5 (LM6)	400	710	4600	6100	30 32 35 38	82	60	55	143	125	MT5-a-b	0.73	6.2
					40 42 45 48	112	84
ML6 (LM7)	630	1120	4000	5300	3538	82	60	60	159	145	MT6-a-b	1.85	8.6
					4042 45 48 50 55	112	107
ML7 (LM8)	1120	2240	3400	4500	45485055	112	84	70	181	170	MT7-a-b	3.88	14
					60 63 65	142	107
ML8 (LM9)	1800	3550	2900	3800	5055	112	84	80	208	200	MT8-a-b	9.22	25.7
					60 63 65 70 71 75	142	107
ML9 (LM10)	2800	5600	2500	3300	606365* 70 71 75	142	107	90	230	230	MT9-a-b	18.95	41
					80 85 90 95	172	132
ML10 (LM11)	4500	9000	2200	2900	707175*	142	107	100	260	260	MT10-a-b	39.68	59
					80 85*90 95	172	132
					100 110	212	167
ML11 (LM12)	6300	12500	1900	2500	80859095	172	132	115	297	300	MT11-a-b	73.43	87
					100 110 120	212	167
ML12 (LM13)	11200	20000	1600	2100	9095	172	132	125	323	360	MT12-a-b	178.45	140
					100110120125	212	167
					130	252	202
ML13 (LM14)	12500	25000	1400	1900	100110120125	212	167	135	333	400	MT13-a-b	208.75	160
					130	252	202
