Z9型胀紧套

发布时间：2018-11-14 20:32:59 浏览次数：997次

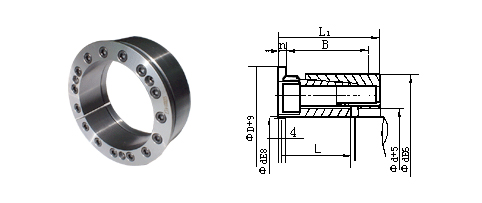

Z9型胀套的基本尺寸和参数：


基本尺寸 (mm)						额定负荷		单位面积接触压强		拧紧力矩 M_a (N^.M)	质量（ kg）
d	D	L₁	n	B	L	扭矩 M_t kN^.m M_t(P_ax=0)	轴向力 Ft kN P_ax(M_t=0)	轴 PwN/mm²	壳 PnN/mm²	拧紧力矩 M_a (N^.M)	质量（ kg）
100	145	75	5	65	54	9600	192	102	78	145	4.7
110	155	75	5	65	54	10500	197	93	73	145	5.1
120	165	75	5	65	63	13000	216	96	78	145	5.5
130	180	84	6	72	63	17800	287	100	81	145	7.5
140	190	84	6	72	63	20200	287	94	73	145	7.9
150	200	84	6	72	63	21600	287	88	77	145	8.4
160	210	84	6	72	63	28800	360	101	86	145	8.9
170	225	84	6	72	63	32600	383	101	82	145	10.5
180	235	84	6	72	63	38800	431	108	92	145	11
190	250	94	6	81	69	46800	493	106	87	230	14.3
200	260	94	6	81	69	52800	526	100	84	230	15
220	285	94	6	81	69	70000	640	119	100	355	17.8
240	305	112	7	98	86	88000	731	96	80	355	23.2
260	325	112	7	98	86	107000	822	103	85	355	24.8
280	355	120	7	106	94	128000	916	96	78	355	33
300	375	120	7	106	94	151000	1000	99	81	355	36
320	405	142	8	125	109	206000	1280	101	84	690	52
340	425	142	8	125	109	242000	1420	106	89	690	54
360	455	159	8	140	120	319000	1770	113	94	930	72
380	475	159	8	140	120	337000	1770	109	90	930	75
400	495	159	8	140	120	355000	1770	101	87	930	78
420	515	159	8	140	120	410000	1950	110	92	930	82
